Самосвальный полуприцеп
Тонар SL4-30 (9595)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель полуприцепа Тонар 9595
Объём кузова, куб.м 30
Масса перевозимого груза, не более, кг 28 550
Масса снаряженного полуприцепа (прицепа), не более, кг 7 900
Полная масса полуприцепа (прицепа), не более, кг 36 450
Нагрузка на седло (седельно-сцепное устройство), кг 9 650
Высота седла (седельно-сцепного устройства), мм 1 150
Длина, мм 10 450
Ширина, мм 2 550
Высота, мм 3 400

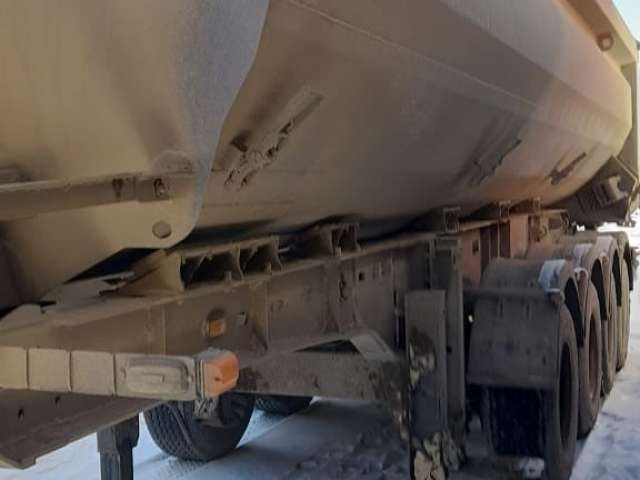

РАМА
• Лонжероны двутаврового сечения
• Сталь конструкционная низколегированная
• Повышенной прочности
• Толщина полок лонжеронов рамы 10 мм
• Сварка роботизированным комплексом

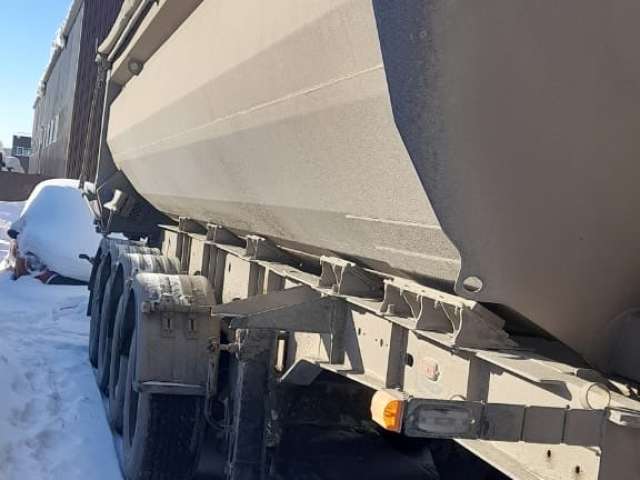

ШАССИ
• 4-осное
• Оси Тонар с барабанным тормозным механизмом
• Ступичный узел с блок-подшипником
• Нагрузка на ось 9 тонн (технически
допустимая)
• Межосевое расстояние 1310мм
• Пневмоподвеска рычажного типа
• Подъёмные оси:
1-я - ручное поднятие/опускание
2-я – автоматическое поднятие/опускание
• Сцепной шкворень 2 дюйма
• Задний противоподкатный брус
КУЗОВ
• Высокопрочные стали
• Толщина: Дно – 4 мм, Стенки – 4 мм
• Тент, сворачивающийся в рулон на бок, намотка с земли
• Стандартный цвет: синий, RAL 5005
• Возможна окраска в любой цвет по шкале RAL
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
• Одноконтурная, гидроцилиндр Penta (Италия)
ТОРМОЗНАЯ СИСТЕМА
• Wabco
• Барабанные тормоза
• Рабочая тормозная система - С двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы;
• Стояночная тормозная система - механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления;
• Аварийная тормозная система – механический привод с пружинами энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс.
ЭЛЕКТРОСИСТЕМА
• 24В
• задние огни в комплекте с сигналом заднего хода, противотуманной фарой, указателями поворота и отражателями света

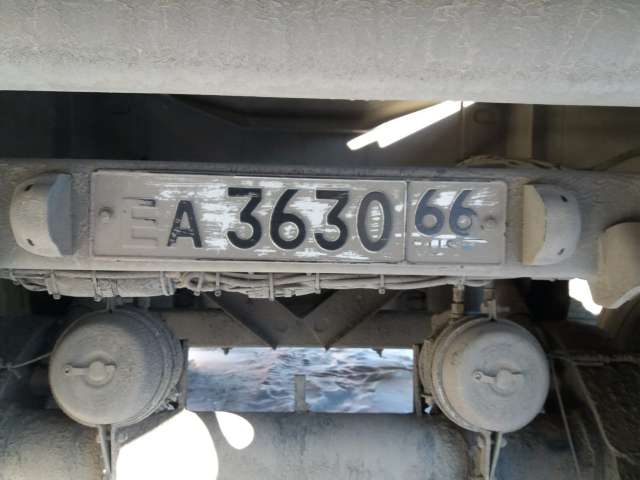

• освещение номерного знака
• габаритные огни
• щиты отражателей света
• 2 розетки и розетка ABS
• Дополнительный светодиодный прожектор освещения заднего пространства
ПНЕВМОСИСТЕМА
• Wabco EBS последнего поколения (TEBS-E) с механическим управлением поднятия/опускания пневмоподвески
ОКРАСКА
• Все стальные элементы перед окраской проходят дробеструйную обработку
• Два слоя грунта
• Краска: двухкомпонентная
КОЛЕСА
• Шины: 385/65 R22.5
• Диски: 11,75 х 22,5, Стальные
• Ошиновка односкатная
• Количество колёс: 8 + 1 запасное
ПРОЧЕЕ ОБОРУДОВАНИЕ
• Инструментальный ящик
• Рукомойник
• Кронштейн крепления запасного колеса
• Противооткатные упоры: пластиковые, 160 мм, 2 шт.
